Bauvorhaben
Mikroskopielabore der Physikalischen Chemie an der Ruhr-Universität Bochum, Professorin Morgenstern

Leistungen
Generalplanung

Projektinformation

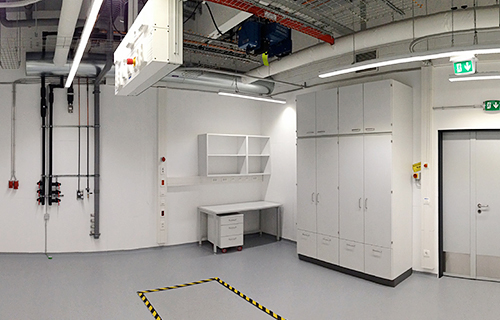

Im bestehenden Gebäudebereich NBCF 05 der Ruhr-Universität Bochum wurden Labore für den Lehrstuhl für physikalische Chemie eingerichtet. Sie dienen der Forschung zur Dynamik von Nanostrukturen und an Oberflächen. Einsatz finden hochauflösende Mikroskope und Messtechniken, die sehr empfindlich auf elektromagnetische Störfelder, Schall, Schwingungen, Temperatur- und Feuchteschwankungen reagieren (fs-STM, TT, Multi-STM, Fast-STM, LEED).

Aufbauend auf sachverständigen Gutachten wurde der Bereich bis zum Rohbau entkernt, mit elektromagnetischer Schirmung aus Weichmetallen versehen und im Bereich der Fundamente für die Messtechnik baudynamisch entkoppelt. Die LED-Beleuchtung wurde anhand ihrer elektromagnetischen Verträglichkeit ausgewählt. RLT-Anlagen sichern hochstabile Raumluftbedingungen für Temperatur und Feuchte in engen Regelbereichen bei hohen flächenspezifischen Wärmelasten unter Minimierung der Luftgeschwindigkeiten und Geräusche. Wärmelasten der Laborgeräte führt ein eigener Kühlwasserkreis ab. Ein Reinraumzelt der Klasse 5 gem. ISO 14644-1 ermöglicht beste Bedingungen für den Betrieb eines optischen LASER-Tischs. Eine Heliumblase mit Kompressor recycliert verbrauchtes Helium. Die Sondererde bietet einen sauberen Referenzpunkt für elektrische Messungen.

ITR plante alle Gewerke als Generalplaner, incl. Laborplanung, Statik, Brandschutzkonzept, Bau- und Raumakustik.

Bauherr
Bau- und Liegenschaftsbetrieb NRW,
Niederlassung Dortmund
Architekten
ITR GmbH (Generalplanung)
Bausumme
TGA (KG 400): 1,1 Mio. € incl. MwSt.
Architektur (KG 300): 300.000 € incl. MwSt.
Bruttogrundfläche (BGF)
700 m²
Leistungsphasen (HOAI)
1-9 (Grundlagenermittlung – Objektbetreuung)
